Ahoj! Ako dodávateľ výkonových transformátorov ponorených do oleja sa ma často pýtajú na skratovú impedanciu týchto zlých chlapcov. Tak som si myslel, že si nájdem trochu času, aby som vám to rozobral.
Čo presne je skratová impedancia?
Najprv sa pozrime na to, čo vlastne znamená skratová impedancia. Jednoducho povedané, skratová impedancia výkonového transformátora ponoreného do oleja je impedancia, ktorú transformátor vykazuje, keď je jeho sekundárne vinutie skratované. Meria sa ako percento menovitého napätia transformátora.
Keď hovoríme o impedancii, hovoríme o opozícii, ktorú obvod predstavuje voči toku striedavého prúdu. V kontexte transformátora je skratová impedancia kľúčová, pretože ovplyvňuje, ako sa transformátor správa v podmienkach skratu.
Prečo je dôležitá skratová impedancia?
Existuje niekoľko dôvodov, prečo je skratová impedancia veľkým problémom. Jednou z hlavných je ochrana. Keď dôjde ku skratu v napájacom systéme, môže pretekať obrovské množstvo prúdu. Skratová impedancia transformátora pomáha obmedziť tento prúd. Vyššia skratová impedancia znamená, že pri skrate potečie menší prúd, čo môže chrániť transformátor a ďalšie zariadenia v systéme pred poškodením.
Ďalším dôvodom je regulácia napätia. Skratová impedancia ovplyvňuje, ako sa mení napätie na sekundárnej strane transformátora pri zmene záťaže. Transformátor s nižšou skratovou impedanciou bude mať lepšiu reguláciu napätia, čo znamená, že výstupné napätie zostane stabilnejšie, keď sa zaťaženie mení.
Ako sa meria impedancia skratu?
Meranie skratovej impedancie výkonového transformátora ponoreného do oleja je trochu technický proces. Zvyčajne zahŕňa použitie zníženého napätia na primárne vinutie transformátora, zatiaľ čo sekundárne vinutie je skratované. Potom sa meria prúd pretekajúci vinutím a aplikované napätie.
Z týchto meraní možno pomocou Ohmovho zákona vypočítať skratovú impedanciu. Výsledok sa zvyčajne vyjadruje ako percento menovitého napätia transformátora. Táto percentuálna hodnota nám dáva predstavu o tom, ako veľmi bude transformátor obmedzovať skratový prúd.
Faktory ovplyvňujúce impedanciu skratu
Existuje niekoľko faktorov, ktoré môžu ovplyvniť skratovú impedanciu výkonového transformátora ponoreného do oleja. Jedným z hlavných faktorov je konštrukcia transformátora. Počet závitov vo vinutí, veľkosť vodičov a materiály magnetického jadra zohrávajú úlohu pri určovaní impedancie.
Dôležitá je aj konštrukcia transformátora. Napríklad spôsob usporiadania vinutí a izolácie medzi nimi môže mať vplyv na skratovú impedanciu. Okrem toho môže prevádzková teplota transformátora spôsobiť miernu zmenu impedancie, pretože odpor vodičov je závislý od teploty.
Aplikácie a úvahy
V závislosti od aplikácie môžu byť potrebné rôzne hodnoty skratovej impedancie. Pre priemyselné aplikácie, kde môže byť vyššie riziko skratu, sa často uprednostňujú transformátory s vyššou skratovou impedanciou na ochranu zariadenia.
Na druhej strane, pre aplikácie, kde je rozhodujúca stabilita napätia, ako napríklad v niektorých citlivých elektronických zariadeniach, môžu byť vhodnejšie transformátory s nižšou skratovou impedanciou.
Pri výbere výkonového transformátora ponoreného do oleja je dôležité zvážiť skratovú impedanciu vo vzťahu k špecifickým požiadavkám vášho energetického systému. Ak si nie ste istí, vždy je dobré poradiť sa s odborníkom.
Náš sortiment výkonových transformátorov ponorených do oleja

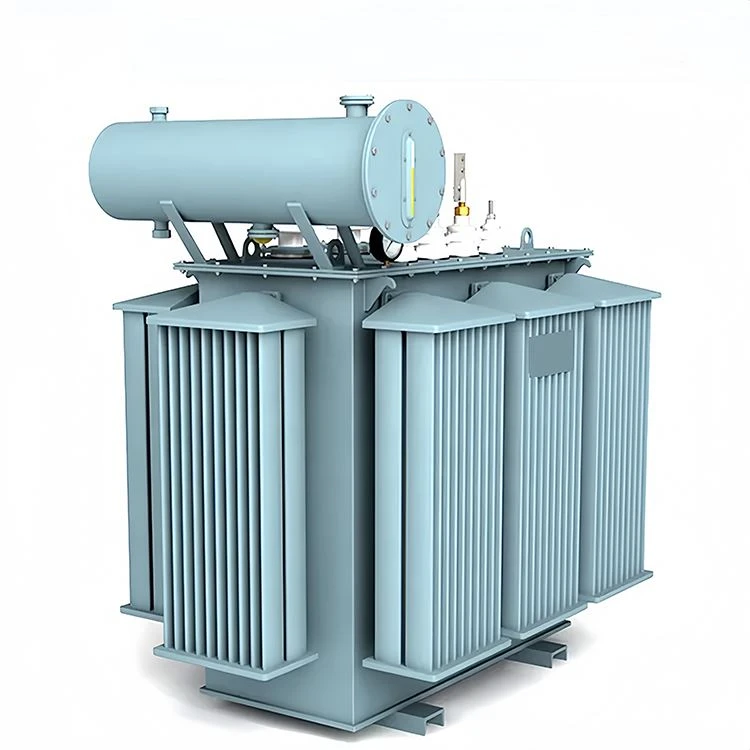

V našej spoločnosti ponúkame široký sortiment výkonových transformátorov ponorených do oleja, ktoré spĺňajú rôzne potreby. mámeOlejom ponorený transformátor montovaný na stĺp, ktoré sú skvelé pre vonkajšie aplikácie, kde je obmedzený priestor. Tieto transformátory sú navrhnuté tak, aby boli spoľahlivé a účinné, s vhodnými hodnotami skratovej impedancie pre ich zamýšľané použitie.
Aj my mámeRiadiaci transformátor ponorený do oleja, ktoré sa používajú v riadiacich obvodoch a iných aplikáciách, kde sa vyžaduje presné riadenie napätia. Tieto transformátory sú navrhnuté tak, aby mali dobrú reguláciu napätia, čiastočne vďaka ich starostlivo navrhnutej skratovej impedancii.
A ak hľadáte izolačný transformátor, nášJednofázový izolačný transformátor ponorený do olejaje skvelá možnosť. Poskytuje elektrickú izoláciu a môže pomôcť chrániť vaše zariadenie pred elektrickým rušením a skratmi.
Poďme sa porozprávať o vašich potrebách
Či už hľadáte nový výkonový transformátor ponorený do oleja alebo máte len otázky týkajúce sa skratovej impedancie, sme tu, aby sme vám pomohli. Chápeme, že každý napájací systém je jedinečný, a zaviazali sme sa poskytnúť vám správne riešenie.
Ak máte záujem dozvedieť sa viac o našich produktoch alebo prediskutovať svoje špecifické požiadavky, neváhajte nás kontaktovať. Budeme radi, ak sa s vami porozprávame a nájdeme ten najlepší transformátor pre vaše potreby.
Referencie
- Electrical Power Systems od J. Arrillagu a NR Watsona
- Transformers: Theory, Design, and Application by TA Lipo
